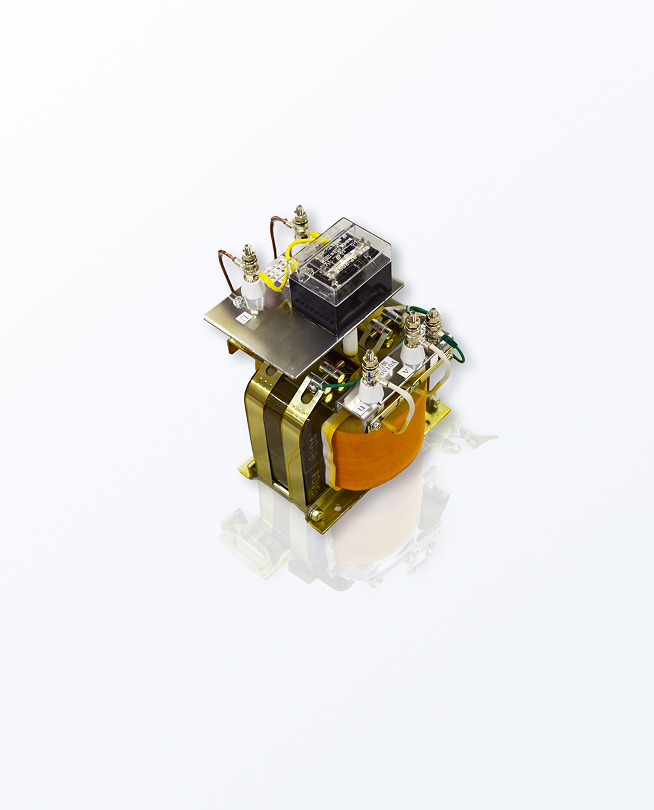

単体タイプ 耐雷トランス STR形
「STR形」は、設備を誘導雷サージや大地電位上昇による異常電圧をから保護する、単体タイプの耐雷トランスです。トランスタイプとSPDタイプがあり、使用状況に応じてカスタマイズや最適な製品のご提案が可能です。 詳細につきましては、お問い合わせフォームよりお気軽にご相談ください。

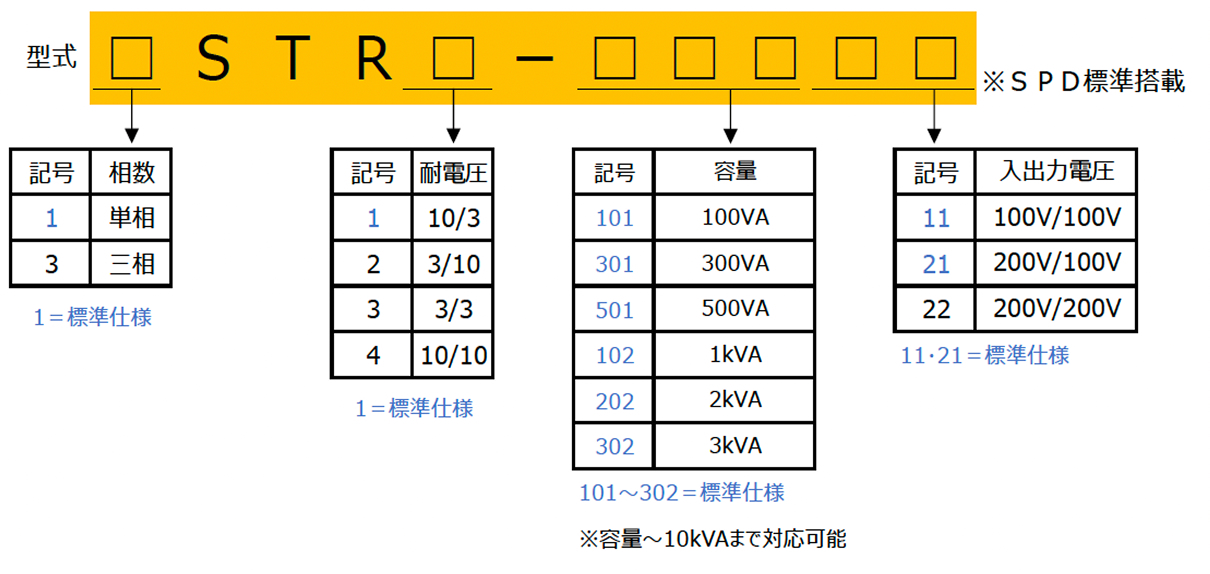

型式

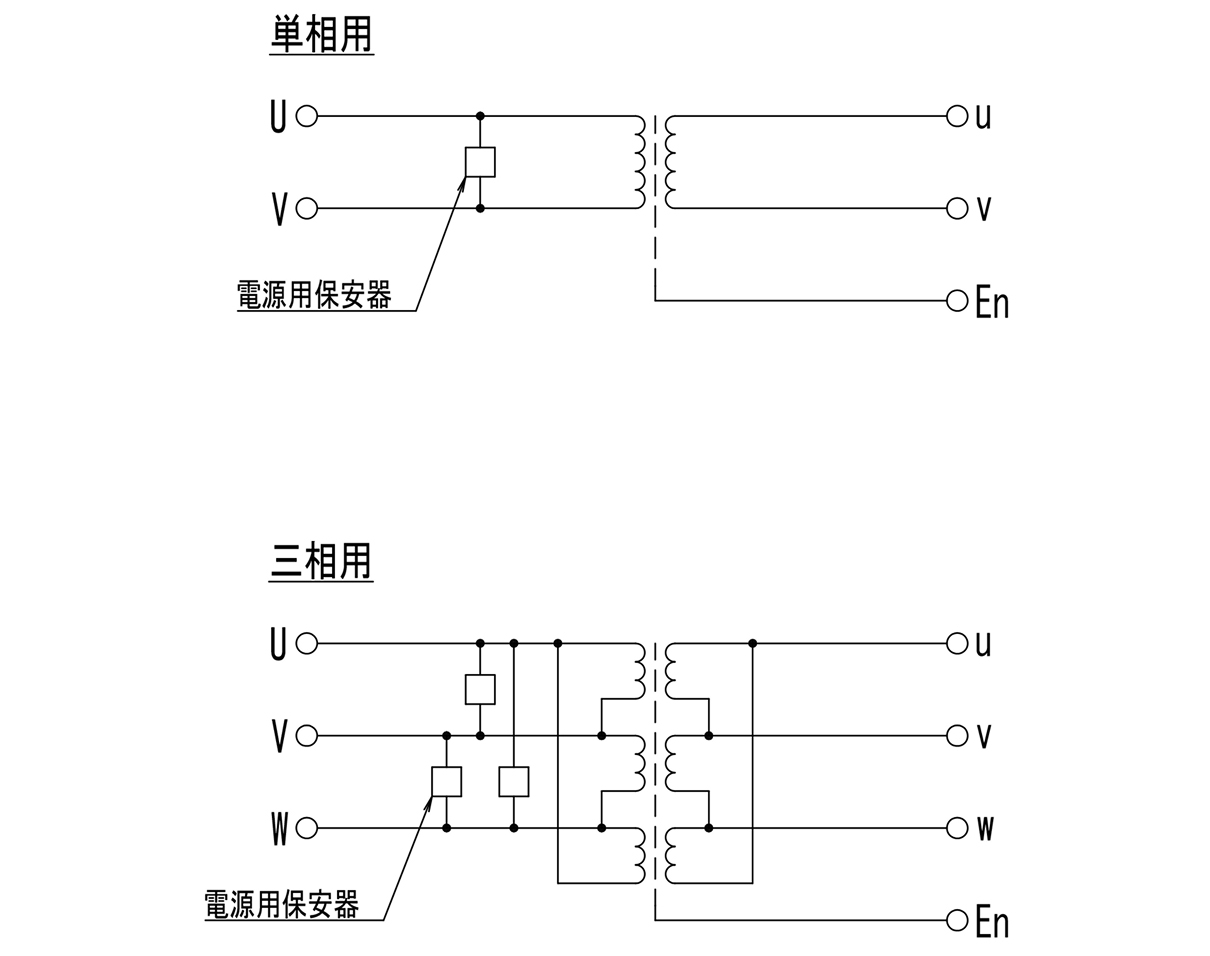

回路図

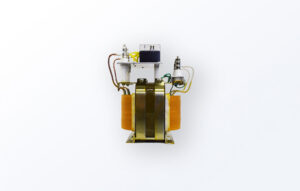

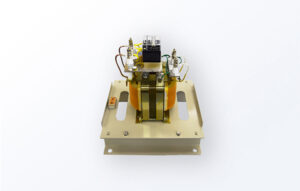

外観図
仕様・性能表
トランスタイプ
| 項目 | 性能 | 備考／カスタマイズ |
|---|---|---|
| 入力電圧 | AC100V、AC200V | |
| 出力電圧 | AC100V、AC200V | |
| 結線種別 | 単相2線 | 三線 対応可能 |
| 容量 | 単相0.1〜3kVA | 三相 対応可能、〜10kVA対応可能 |
| 周波数 | 50Hz/60Hz | |
| 絶縁抵抗 | 100MΩ以上（DC500Vメガ） | |
| 耐電圧 | 入力／出力 AC10kV／AC3kV（1分間） | 両耐圧、逆耐圧 対応可能 |
| 電圧変動率／効率 | 電圧変動率5%以下、効率93%以上 | |
| 絶縁種別 | B種 | |
| 温度上昇限度 | 75℃以下 | |
| サージ移行率 | 1/1000以下 |
SPDタイプ
| 項目 | 備考/カスタマイズ | |
|---|---|---|
| 最大使用回路電圧 | AC240V、DC335V | |
| 直流放電開始電圧 | L1～E間、L2～E間 | 400V±60V |
| 絶縁抵抗 | L1～E間、L2～E間、L1～L2間 | DC250Vにて100MΩ以上 |
| インパルス保護性能 | 印可電圧（L1、L2～E間） | 1.2/50μs・3kV |
| 対接地間電圧（L1～E間、L2～E間） | 1000V以下 | |
| インパルス電流耐量 | L1、L2～E間 | 8/20μs・20kA |
寸法
| 容量 （kVA） |
寸法（mm） | 重量 （kg） |
||||
|---|---|---|---|---|---|---|
| H | W | D | A | B | ||
| 3.0 | 230 | 150 | 200 | 85 | 100 | 7.5 |
| 1.0 | 230 | 175 | 200 | 90 | 120 | 11 |
| 2.0 | 255 | 220 | 250 | 130 | 150 | 21 |
| 3.0 | 285 | 220 | 260 | 130 | 150 | 27 |
